| Marka Adı: | FOST |
| Model Numarası: | FG0-04-01R-VPC |
| Adedi: | 1 TAKIM |
| Ödeme Koşulları: | T/T, Western Union, L/C, D/A, D/P |

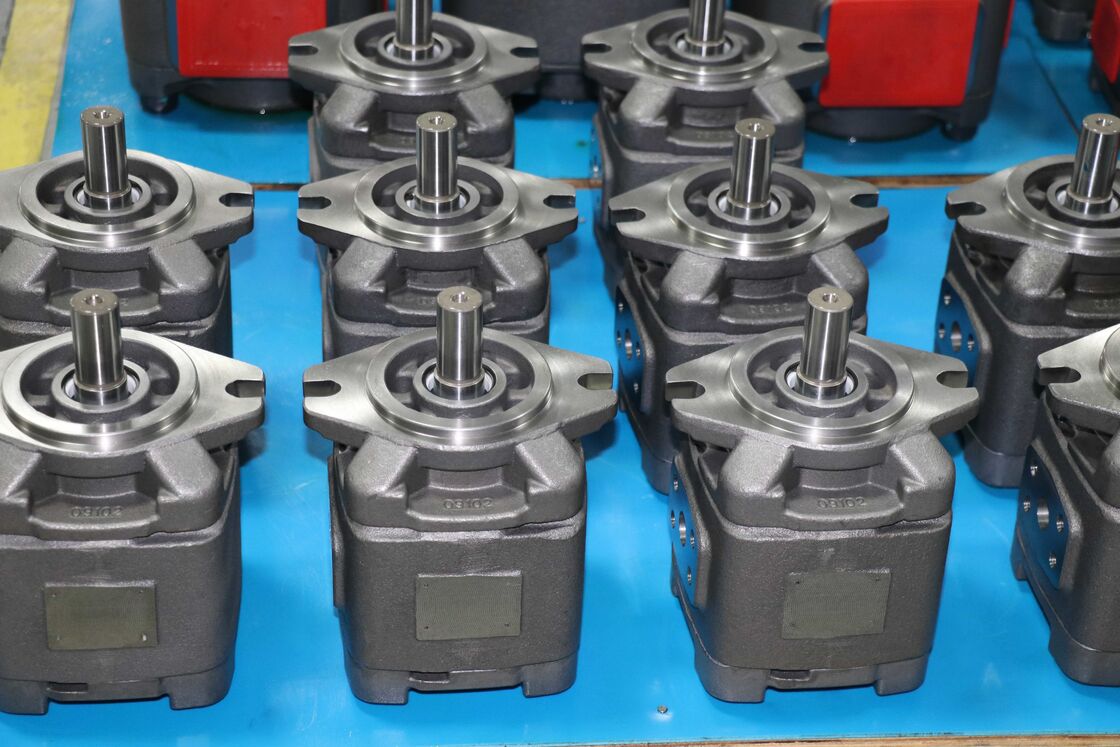

FG serisi dişli pompa, şirketimiz tarafından yüksek basınçlı alanlar için geliştirilmiş yeni nesil yüksek performanslı içten dişli pompadır.
1. Enjeksiyonlu kalıplama makineleri, hidrolik presler, dövme makineleri, döküm makineleri, delme makineleri, bükme makineleri, kesme makineleri, ayakkabı makineleri gibi endüstriyel ekipmanlarda ve ayrıca kauçuk işleme, metalurji, gemi inşa, forklift gibi sektörlerdeki hidrolik sistemlerde yaygın olarak kullanılabilir. Özellikle servo frekans dönüştürücü ile tahrik edilen enerji tasarruflu sistemlerde.
Eksenel ve radyal basınç dengeleme tasarımı benimsenerek, düşük hızlarda ve düşük viskozitede bile yüksek hacimsel verimlilik korunur.
2. Ultra düşük gürültü, yüksek mukavemetli dökme demir ve benzersiz iç gürültü azaltma tasarımı kullanılarak gürültü seviyesi düşürülmüştür.
3. Dişli ve pompa gövdesinin dönme hassasiyetini ve rijitliğini artırmak için özel dişli ve pompa gövdesi benimsenmiştir.
4. Son derece düşük akış ve basınç dalgalanması, düşük hızlarda bile kararlı akış ve basınç çıkışı sağlanır.
5. Maksimum çalışma basıncı 35 MPa'ya kadar olan yüksek basınç tasarımı.
6. Maksimum hızı 3000 dev/dak olan geniş hız aralığı.
7. Çift pompa oluşturmak üzere birleştirilebilir.
8. Yağ kirliliğine karşı hassas değildir ve uzun hizmet ömrüne sahiptir.
9. FG0 Serisi aşağıdaki Deplasman (mL/dev) ile
Model Açıklaması
| Seri No | Özellik | Deplasman | Çalışma Basıncı (Mpa) | Dönüş Aralığı (dev/dak) | Brüt Ağırlık | ||
| mL/dev | Nominal | En Yüksek | En Yüksek | En Düşük | (kg) | ||
| FG0 | 4 | 3.8 | 33 | 35 | 3000 | 600 | 4.9 |
| FG0 | 8 | 8.2 | 31.5 | 35 | 3000 | 600 | 4.6 |
| FG0 | 10 | 10.2 | 31.5 | 35 | 3000 | 600 | 4.8 |
| FG0 | 13 | 13.3 | 31.5 | 35 | 3000 | 600 | 4.9 |
| FG0 | 16 | 16.0 | 31.5 | 35 | 3000 | 600 | 5.2 |
| FG0 | 20 | 20.0 | 25 | 30 | 3000 | 600 | 5.6 |
| FG0 | 25 | 24.0 | 25 | 30 | 3000 | 600 | 6 |
| FG1 | 25 | 25.3 | 31.5 | 35 | 3000 | 200 | 14.5 |
| FG1 | 32 | 32.7 | 31.5 | 35 | 3000 | 200 | 15 |
| FG1 | 40 | 40.1 | 31.5 | 35 | 3000 | 200 | 16 |
| FG1 | 50 | 50.7 | 31.5 | 35 | 3000 | 200 | 17 |
| FG1 | 63 | 63.7 | 25 | 30 | 3000 | 200 | 18.5 |
| FG2 | 63 | 64.7 | 31.5 | 35 | 3000 | 200 | 42 |
| FG2 | 83 | 81.4 | 31.5 | 35 | 3000 | 200 | 43.5 |
| FG2 | 100 | 100.2 | 31.5 | 35 | 3000 | 200 | 43.5 |
| FG2 | 125 | 125.3 | 31.5 | 35 | 3000 | 200 | 48 |
| FG2 | 145 | 145.2 | 25 | 28 | 3000 | 200 | 50 |
| FG2 | 160 | 162.8 | 21 | 26 | 3000 | 200 | 52 |
| FSG1(Yüksek Hızlı) | 25 | 25.3 | 31.5 | 35 | 3000 | 200 | 14.5 |
| FSG1(Yüksek Hızlı) | 32 | 32.7 | 31.5 | 35 | 3000 | 200 | 15 |
| FSG1(Yüksek Hızlı) | 40 | 40.1 | 31.5 | 35 | 3000 | 200 | 16 |
| FSG1(Yüksek Hızlı) | 50 | 50.7 | 31.5 | 35 | 3000 | 200 | 17 |
| FSG1(Yüksek Hızlı) | 63 | 63.7 | 31.5 | 35 | 3000 | 200 | 18.5 |
| FSG2(Yüksek Hızlı) | 63 | 64.7 | 31.5 | 35 | 3000 | 200 | 42 |
| FSG2(Yüksek Hızlı) | 80 | 81.4 | 31.5 | 35 | 3000 | 200 | 43.5 |
| FSG2(Yüksek Hızlı) | 100 | 100.2 | 31.5 | 35 | 3000 | 200 | 43.5 |
| FSG2(Yüksek Hızlı) | 125 | 125.3 | 31.5 | 35 | 3000 | 200 | 48 |
| FSG2(Yüksek Hızlı) | 145 | 145.2 | 25 | 28 | 3000 | 200 | 50 |
| FSG2(Yüksek Hızlı) | 160 | 162.8 | 23 | 28 | 3000 | 200 | 52 |
FG0-※-01R-VPC(P-tipi Düz anahtar mili)---Montaj ve bağlantı boyutu:
| Pompa modeli | A1 | A2 | S | P | ||||||||||||||||||||||||||||||||
| FG0-04-01R-VPC | 113.5 | 55 | φ14 | φ14 | ||||||||||||||||||||||||||||||||
| FG0-08-01R-VPC | 107 | 54 | φ19 | φ13 | ||||||||||||||||||||||||||||||||
| FG0-10-01R-VPC | 111 | 56 | φ19 | φ13 | ||||||||||||||||||||||||||||||||
| FG0-13-01R-VPC | 117.5 | 59.25 | φ19 | φ13 | ||||||||||||||||||||||||||||||||
| FG0-16-01R-VPC | 123 | 62 | φ19 | φ13 | ||||||||||||||||||||||||||||||||
| FG0-20-01R-VPC | 131 | 66 | φ26 | φ18 | ||||||||||||||||||||||||||||||||
| FG0-25-01R-VPC | 139 | 70 | φ28 | φ19 | ||||||||||||||||||||||||||||||||
FG0- ※-01R-VSC(S-tipi kamalı mil)---Montaj ve bağlantı boyutu:
| Pompa modeli | A1 | A2 | S | P | |||||||||||||||||||||||||||||||
| FG0-04-01R-VSC | 113.5 | 55 | φ14 | φ14 | |||||||||||||||||||||||||||||||
| FG0-08-01R-VSC | 107 | 54 | φ19 | φ13 | |||||||||||||||||||||||||||||||
| FG0-10-01R-VSC | 111 | 56 | φ19 | φ13 | |||||||||||||||||||||||||||||||
| FG0-13-01R-VSC | 117.5 | 59.25 | φ19 | φ13 | |||||||||||||||||||||||||||||||
| FG0-16-01R-VSC | 123 | 62 | φ19 | φ13 | |||||||||||||||||||||||||||||||
| FG0-20-01R-VSC | 131 | 66 | φ26 | φ18 | |||||||||||||||||||||||||||||||
| FG0-25-01R-VSC | 139 | 70 | φ28 | φ19 | |||||||||||||||||||||||||||||||
Karakteristik Eğri Gürültü Eğrisi
10. Fonksiyon, Profil/Yapı.
FG serisi hidrolik pompa, sabit deplasmanlı bir geri boşluk dengeleme içten dişli pompadır.
Temel bileşimi şunlardır: ön kapak (1), pompa gövdesi (2), arka kapak (3), dişli mili (4), halka dişli (5), kaymalı yatak (6), ön ve arka yan plakalar (7) ve konumlandırma çubuğu (8) ve hilal alt plakası (9), hilal ana plakası (10) ve plastik çubuktan (11) oluşan radyal dengeleme fonksiyonu.
11. Yağ emme ve boşaltma Süreci.
Hidrodinamik olarak monte edilmiş dişli mili (4), dönme yönünde gösterilen daire (5) içindeki iç dişlileri döndürür.
Yağ, emme alanında giderek açılan diş yan boşluğu aracılığıyla emilir. Yağ geçişi
Dişli mil ile iç dişli halkası arasındaki yan boşluk, emme alanından (S) basınç iletir. BasınçArdından iç dişli halkası radyal olarak dengelenir ve yağ, kapalı diş yan boşluğu aracılığıyla boşaltılır ve taşınır. Basınçlı yağ portu (P). Yağ emme alanı ve boşaltma alanı, hilal alt plakası (9,10, 11) ve dişli mili tarafından dişli kenetlenmesi arasında ayrılır.Eksenel dengeleme: Basınç alanındaki boşaltma odası, ön ve arka yan plakalar (3) (5) tarafından eksenel olarak sızdırmaz hale getirilir. Eksenel sızdırmazlık halkası ile yağ boşaltma alanı arasındaki sızdırmazlık yüzeyine bakan basınç alanındaki sıkıştırma alanının (13) geri basıncı. Bu basınç alanları, eksenel sızdırmazlık halkası ile yağ boşaltma alanı arasındaki radyal basıncı dengeler, böylece nispeten düşük mekanik kayıplarla ideal sızdırmazlık etkisi elde edilir.
12. Radyal dengeleme
Radyal dengeleme elemanları hilal alt plakası (9), hilal ana plakası (10) ve plastik çubuk (11)'i içerir. Hilal alt plakası (9) ve hilal ana plakası (10) basınç alanına yerleştirilir, böylece oluşan basınç temel olarak konumlandırma çubuğu (8) tarafından taşınır. Hilal alt plakayı ve hilal ana plakayı dişli milin ve iç dişli halkasının diş uçlarına itmek için küçük bir basınç uygulanır, böylece boşaltma alanını emme alanından ayırır. Bu, çalışma süresi boyunca yüksek hacimsel verimliliğin sürekli olarak korunması için bir ön koşuldur. Hilal alt plaka ve hilal ana plakanın boşluk ayarı, ortadaki plastik çubuk (11) aracılığıyla gerçekleştirilebilir.
13. Hidrodinamik ve Hidrostatik Montaj
Dişli mili (4), hidrodinamik olarak yağlanmış radyal düz yatak (6) tarafından desteklenir. İç dişli halkası (5), pompa gövdesi (2) içine hidrostatik olarak monte edilmiştir.
14. Kenetlenme
Evolüt diş tipi kenetlenme, daha düşük akış ve basınç dalgalanmaları için uzun kenetlenmeye sahiptir. Uzunluk, düşük gürültüyü sağlama avantajına sahiptir.
